非接触喷涂测厚系统

在线/离线的膜厚智能测量方式

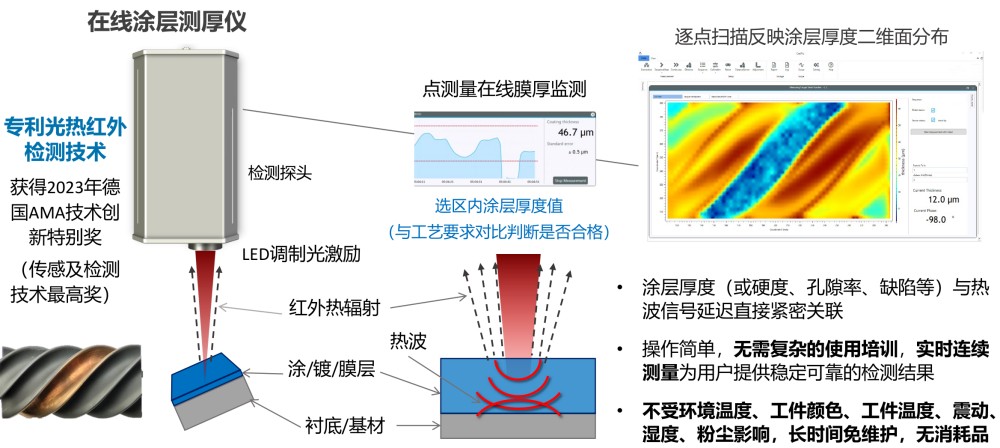

工作原理：非接触膜厚仪系统采用的工作原理是光热红外法。利用光源照射物体表面,通过对激励光源进行强度调制，在材料中产生热波，光源激发的热量通过热波在涂层中向深处传播，这一热波在涂层与基材的边界处反射并最终传播出涂层以红外热辐射的形式被探测器接收。涂层越厚,该过程花费的时间越长。因此利用红外探测器探测红外热辐射(相移)的信号就可以获得涂层的厚度信息。

由于表征涂层厚度(或其他参数)的不是信号幅度而是信号相位,即辐射热波相对于激发光波的时间偏移,因此这种测量方式对测量距离或探测角度的变化不敏感。这样,可以非常高精度地测量涂层厚度和面密度。光热红外法测量的精度在亚微米范围内,通常比目前工业上常用的测量方式要精确得多。

技术特性：

应用优势：

• 无损无接触式测量，可测干膜和湿膜（实时测量湿膜厚度及预测干膜厚度）

• 适用于各种材料上的各种涂层测厚，底材材质不限(金属、塑料、玻璃、橡胶、复合材料等均已完成用户实测验证)

• 涂料种类不限（油漆、粉末涂料、水性涂料、镀层、油墨、胶黏剂、润滑涂层等均已完成用户实测验证）

• 可在曲面 、 粗糙表面和各种厚度的基底上测量，异形工件及工件内壁膜厚测量

• 可在线连续实时测量, 测量全程无间隔

• 使用安全，无辐射、激光或强闪光危害

• 满足工业防爆安全区（一区及二区）要求

• 一体机设计，常规工况无需水冷，占地小

• 自动生成检测报告和数据统计

• 支持常见总线集成、二次开发及组态开发

• 设备维护成本低，LED寿命长，无易耗件

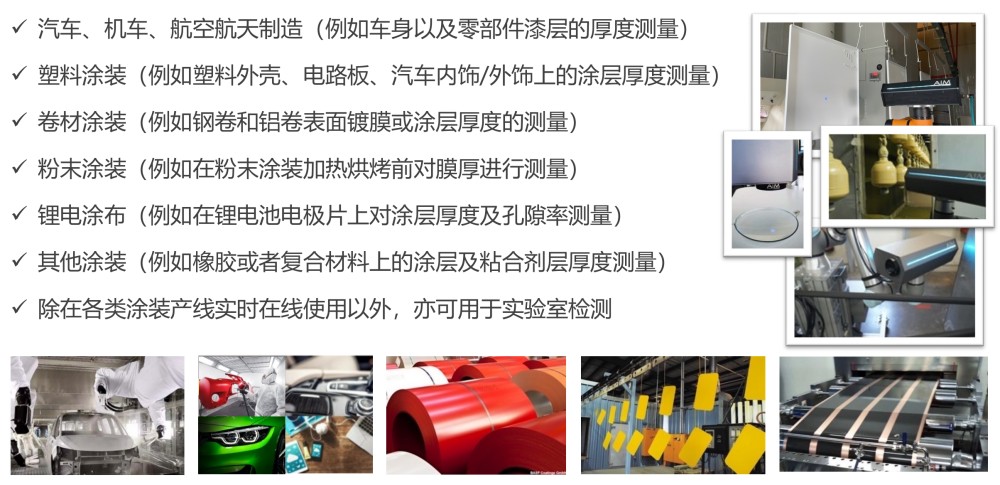

行业应用：

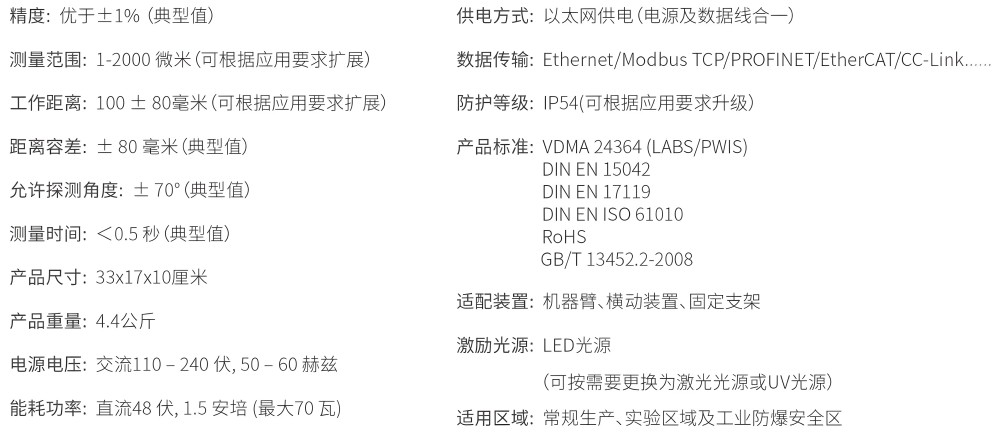

主机设备参数：
